6800IDE is a freeware windows based IDE for Motorola's 6800/6811 processor. Designed for educational purposes, it includes an assembler and an emulator for the 6800/6811 with builtin debugging support such as user breakpoints, execution trace, internal register display and a Hex/Bin/Dec number convertor.

      The 6800/6811 family of processors fueled the early home computing explosion and its derivatives were the processors of choice for many personal computers including Apple, Commodore64, Nintendo etc, and numerous gaming consoles. Its direct decendents are still widely used today as embedded processors.

      The 6800/6811 is an 8 bit, dual accumulator processor with flexible memory addressing modes. Compared to other processors, it's compact, and highly orthogonal instruction set makes it easier  to program.

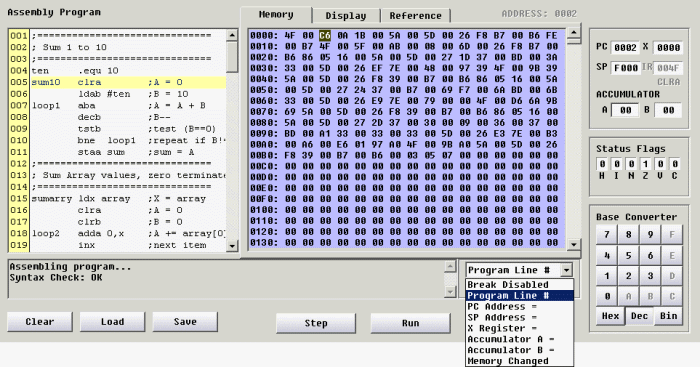

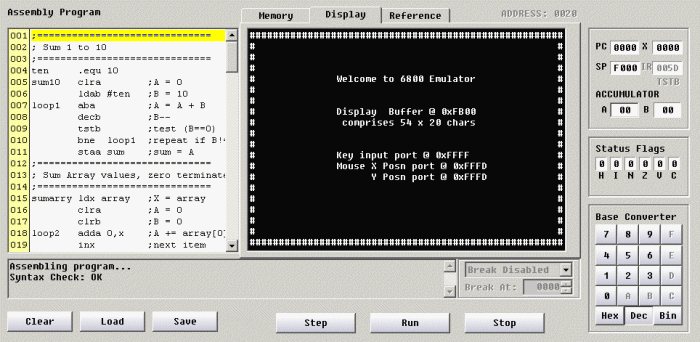

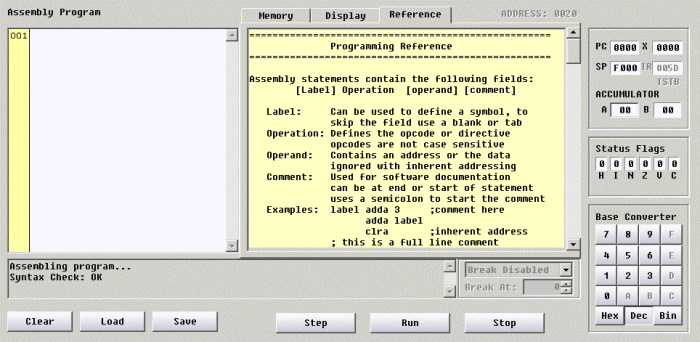

Screenshots

Download


ProductVersionStatusCostDownload


6811IDE Emulator, Debugger and Assembler (includes 6800)

                        		1.14                        stable                                                Free                                                Download [Zip Archive - 159 KB]
6800IDE Emulator, Debugger and Assembler (superseded by 6811IDE)1.08                        stable                                                Free                                                Download






Specifications
Memory Mapped IO Support
  • Data Input Ports
    • Keyboard data at port $FFF0,1
    • Mouse cursor X coordinate at port $FFF2
    • Mouse cursor Y coordinate at port $FFF3

  • Data Output
    • Display Buffer at $FB00 to $FF38
    • 20 lines of 54 characters
      •

Interrupt Vectors

  • _RST @ 0xFFFE,F
  • NMI @ 0xFFFC,D
  • SWI @ 0xFFFA,B
  • IRQ @ 0xFFF8,9


Execution Trace Support:

  • Current Program line Highlight
  • Current Memory Location Highlight


User Break point support:

  • Disabled
  • Program Line No.
  • PC Address value
  • SP Address value
  • X Register value
  • Accumulator A value
  • Accumulator B value
  • Memory location changed value


Number Base Conversion:

  • Hexadecimal <=> Decimal
  • Hexadecimal <=> Binary
  • Decimal <=> Binary

Introductory Tutorial


click to open in new window 6800.pdf [Adobe Acrobat PDF - 604.55 KB]




Programming Reference


Assembly statements contain the following fields:  [Label] Operation  [operand] [comment]


Label
Can be used to define a symbol, to skip the field use a blank or tab
Operation
Defines the opcode or directive. (Not case sensitive)
Operand
Contains an address or the data for the          instruction. (Ignored with inherent addressing)
Comment
Used for software documentation can be at end or start of statement.
Uses a semicolon to start the comment.
Examples
label adda 3 ; comment here
adda label
clra                       ; inherent address
; this is a full line comment


Assembler Directives

  Tag   Description   Example
            .org     Where to put code  .org  $200
  .equ       Define Constant  .equ  100
            .setw  Preset memory word    .setw $FFFE,10
  .rmb       Reserve Memory  .rmb  16
             .byte     Define Variable      .byte 64
                     Array of bytes     .byte 1,2,3
              .word     Define Variable     .word 5000
                     Array of words      .word 1,2,3
.str      Define string  .str "text"
            .end      End of Program .end

Number Formats

     Prefix   Description    Example
                     Decimal       320
              $      Hex            $240
              %     Binary          %0110101
              '     Character          'm

Operand Formats

     Format   Description      Examples    Mode
                     Inherent        CLRA           H
           #<data>     Immediate            LDDA #4           I
           <data>     Relative        BRA 10        R
           <data>     Direct        LDDA 4        D
           <data>     Extended        LDDA label        E
           <data>,X     Indexed         LDDA 4,X        X


      ====================================================

Instruction Reference

====================================================

Status Flags
  •  -  unchanged
  •  *  updated
  •  1  set
  •  0  reset
H  I  N  Z  V  C
|  |  |  |  |  |
|  |  |  |  |  --- Carry-Borrow
|  |  |  |  ------ Overflow
|  |  |  --------- Zero
|  |  ------------ Negative
|  --------------- Interrupt Mask
------------------ Half Carry
  Mnemonic   Operation

  Mode

 Status

      6800 Undocmented Instructions

HINZVC

      HCF   Halt and Catch Fire          H

------

      NBA   AND Accumulators     [A <= A & B]         H

---**-

   Immediate Versions of STAA STAB STS etc

------

      6811 Specific Instructructions

HINZVC

      IDIV   Integer Divide 16 x 16                   H

---***

      FDIV  Factional Divide 16x 16          H

---*0*

      MUL  16 multiply A x B           H

------

      DEY   Decrement index reg Y              H

---*--

      INY  increment index reg Y             H

---*--

      STY  Store Index reg. Y             IDXE

--**0-

      STD  Store composite reg. D               IDXE

--**0-

      LDY  Load index reg. Y               IDXE

--**0-

      LDD  Load composite reg. D                IDXE

--**0-

      CPY  compare  index reg. Y                IDXE

--****

      CPD  compare composite reg. D                IDXE

--****

      ABX  Add acc.B to index reg.X               H

------

      ABY  Add acc.B to index reg.Y               H

------

      PSHX  push index reg.X onto stack               H

------

      PSHY  push index reg.Y onto stack                 H

------

      PULX  pull index reg.X from stack                 H

------

      PULY  pull index reg.Y from stack               H

------

      XGDX  exchange composite reg.D with X               H

------

      XGDY  exchange composite reg.D with Y               H

------

      TSY  Transfer SP to index reg.Y               H

------

      TYS  Transfer index reg.Y to SP             H

------

      ADDD  add using composite reg. D               IDXE

--****

      LSRD  logical shift right composite reg.D               H

--0***

      ASLD  arith. shift left composite reg.D               H

--****

      Miscellaneous

HINZVC

      NOP   No Operation                     H

------

      RTI   Return from Interrupt  [*not            supported]          H

******

      RTS   Return from Subroutine           H

------

      SWI   Software Interrupt [*not            supported]             H

-1----

      WAI   Wait for Interrupt               H

-1----

Status Flags

HINZVC

      CLC   Clear Carry                      H

-----0

      CLV  Clear Overflow                  H

----0-

      CLI  Clear Interrupt Mask             H

-0----

      SEC    Set Carry                       H

-----1

      SEV    Set Overflow  H

----1-

SEI  Set Interrupt Mask               H

-1----

      TAP  Set Status Mask   [Flags<-AccA]  H

******

      TPA    Load Status Flags [AccA<-Flags]  H

------

 Branch and            Jump

HINZVC

BRA  Branch Always  R

------

BCS  Branch if Carry Set [C=1] R

------

BCC  Branch if Carry Clear [C=0] R

------

BMI  Branch if Minus [N=1] R

------

BPL  Branch if Plus [N=0] R

------

BVS  Branch if Overflow Set [V=1] R

------

BVC  Branch if Overflow Clear[V=0] R

------

BEQ  Branch if Equal [Z=1] R

------

BNE  Branch if Not Equal [Z=0] R

------

BLT  Branch if < (signed) R

------

BLE  Branch if <= (signed) R

------

BGE  Branch if >= (signed) R

------

BGT  Branch if > (signed) R

------

BLS  Branch if Lower or Same (unsgn)R

------

BHI  Branch if Higher (unsigned) R

------

BSR  Branch to Subroutine R

------

JSR  Jump to Subroutine E,X

------

JMP  Jump Absolute E,X

------

      Stack and Index

HINZVC

CPX    Compare X                      IDXE

---*--

DES    Decrement SP  [SP <- SP - 1]     H

------

DEX    Decrement X   [ X <- X  - 1]    H

---*--

INS    Increment SP  [SP <- SP + 1]    H

------

INX    Increment X   [ X <- X  + 1]    H

---*--

LDS    Load SP                       IDXE

--**0-

LDX    Load X                        IDXE

--**0-

STS    Store SP                       DXE

--**0-

STX    Store X                        DXE

--**0-

TSX    Transfer SP,X [X <= SP + 1]     H

------

TXS    Transfer X,SP [SP <= X - 1]     H

------

      Accumulator Only
==> NEMz can be either NEMA or            NEMB <==

HINZVC

ASLz   Arithmetic Shift Left AccH

--****

ASRz   Arithmetic Shift Right AccH

--****

LSRz   Logical Shift Right AccH

--0***

ROLz   Rotate Left AccH

--****

RORz   Rotate Right AccH

--****

CLRz   Clear Accumulator  H

--0100

COMz  One's Complement H

--**01

DECz   Decrement Acc      [A <- A - 1]  H

--***-

INCz  Increment Acc      [A <- A + 1] H

--***-

NEGz   Negate Acc         [A <- 0 - A] H

--****

PSHz   Push Accumulator H

------

PULz   Pull/Pop Accumulator H

------

TSTz   Test Acc [A <- A - 0] H

--**00

ABA    Add Accumulators [A <- A + B] H

*-****

CBA    Compare Accumulators  [A - B] H

--****

DAA    Decimal Adjust Accumulator [*not            supported]H

--****

SBA    Subtract Accumulators [A<-A-B] H

--****

TAB    Transfer Accumulator  [B <- A] H

--**0-

TBA    Transfer Accumulator  [A <- B] H

--**0-

      Memory Reference
==> NEMz can be either NEMA or            NEMB <==

HINZVC

      LDAz   Load Accumulator [A <- M]    IDXE

 --**0-

      STAz   Store Accumulator [M <- A]     DXE

 --**0-

      ADCz   Add with Carry   [A <- A+M+C]IDXE

 *-****

      ADDz   Add              [A <- A+M]    IDXE

 *-****

      SBCz  Subtract w. Carry[A <- A-M-C] IDXE

 --****

      SUBz   Subtract         [A <- A-M]  IDXE

 --****

      BITz    Bit Test         [Z and M]    IDXE

 --**0-

      ANDz  Logical AND      [A <- A and M]     IDXE

 --**0-

      EORz   Exclusive OR     [A <- A xor M]     IDXE

 --**0-

      ORAz   Inclusive OR     [A <- A or M]    IDXE

 --**0-

      CMPz  Compare Memory   [A - M] IDXE

 --****

      ASL  Arithmetic Shift Left  XE

 --****

      ASR   Arithmetic Shift Right  XE

 --****

      LSR   Logical Shift Right              XE

 --0***

      ROL   Rotate Left Memory               XE

 --****

      ROR   Rotate Right Memory               XE

 --****

      CLR   Clear Memory     [M <- 0]        XE

 --0100

      COM   Complement Memory[M <- !M]        XE

 --**01

      DEC   Decrement Memory [M <- M - 1]        XE

 --***-

      INC   Increment Memory [M <- M + 1]        XE

 --***-

      NEG Negate Memory    [M <- 0 - M]         XE

 --****

      TST   Test Memory      [M - 0]        XE

 --**00
